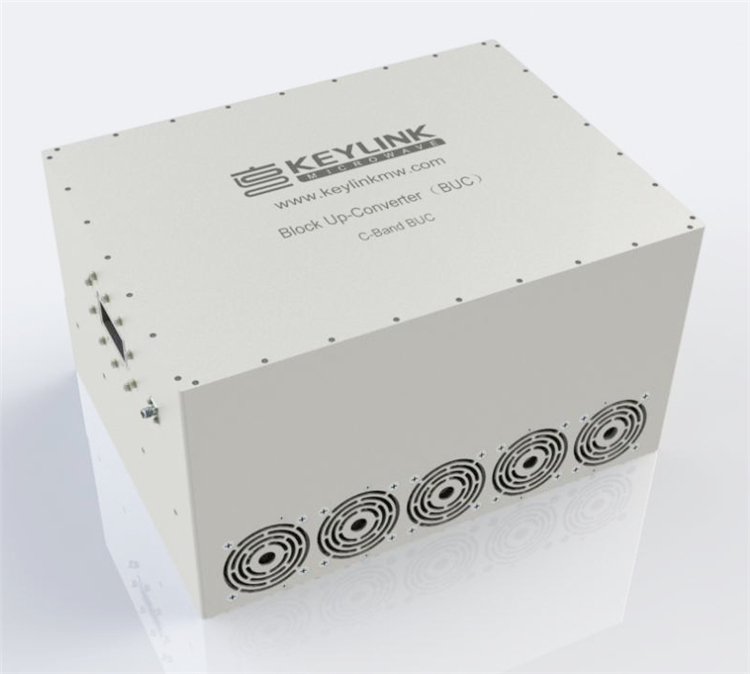

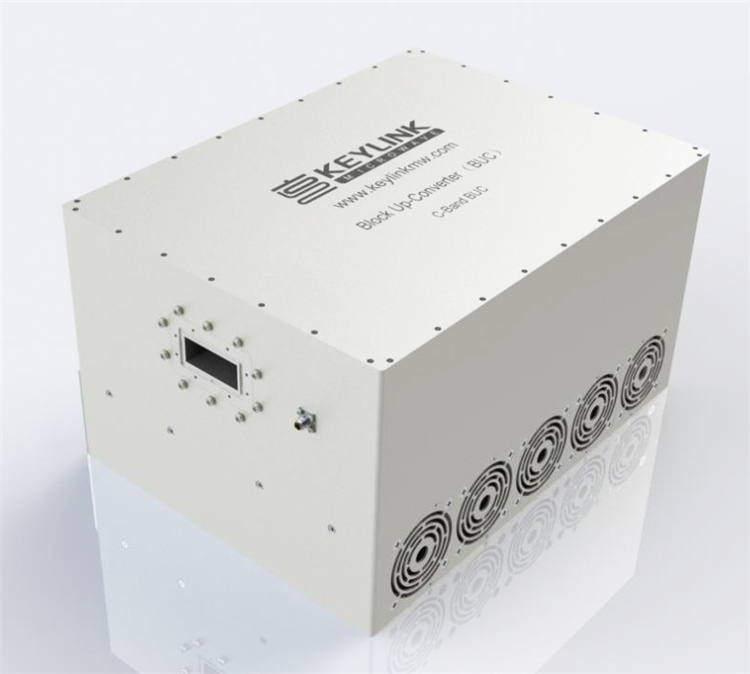

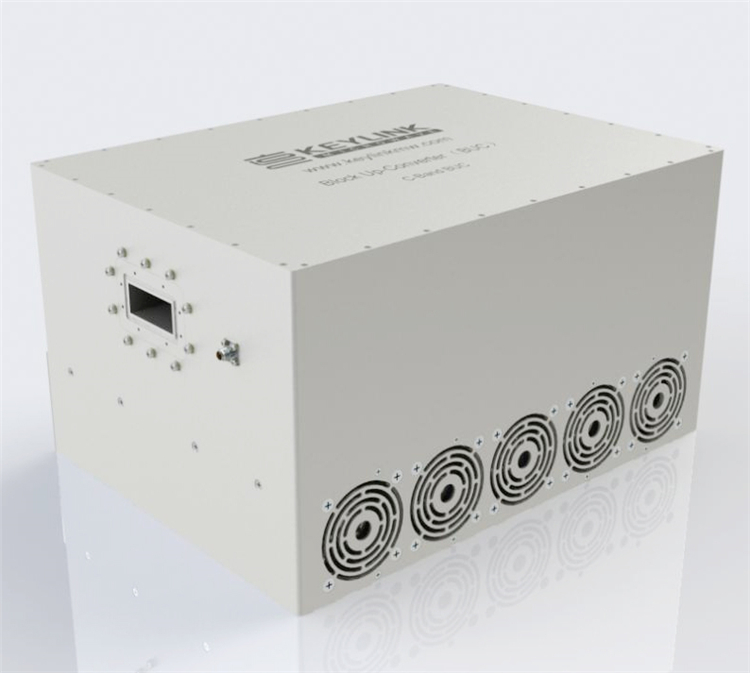

Высокостабильный ВЧ-блоковый повышающий преобразователь KBUC6125S50A

Модель: KBUC6125S50A
C-диапазонный ВЧ повышающий преобразователь обладает исключительно высокой производительностью и стабильностью частоты, обеспечивая надежную работу в C-диапазоне. Этот ВЧ усилитель-преобразователь идеально подходит для применения в спутниковой связи, телекоммуникационных станциях, мобильных платформах и радиолокационных системах. Типичное значение линейного усиления данного преобразователя составляет около 80 дБ.

Выходная мощность (Вт) 100
Выходная частота (МГц) 5725–6525
Входная частота (МГц) 950–1750
Усиление (дБ) 80
Плоскостность усиления (дБ) ±2,5
Фазовый шум (дБк/Гц@1КГц) –75
Диапазон регулирования усиления (дБ) 20
Потребляемая мощность (Вт) 630
Входной КСВН 2

Свяжитесь с нами

Подробнее о продукте

Введение в продукт

RF блок повышающий преобразователь (BUC) играет ключевую роль в системе спутниковой связи. Его основная функция - преобразование входного радиочастотного сигнала в РЧ сигнал более высокой частоты, обычно в диапазонах Ka, Ku или C.

Высокочастотный BUC KBUC6125S50A от KeyLink может обеспечивать насыщенную выходную мощность 100dBm. Рабочее напряжение этого BUC составляет 85~265 VDC при максимальном энергопотреблении около 630Вт.

Этот РЧ BUC специально разработан для различных областей применения, таких как вещательная связь, спутниковая связь и радиолокационные системы. Рабочий температурный диапазон продукта составляет от -40℃ до +55℃ при влажности от 0 до 100%. Вес этого РЧ блока повышающего преобразователя составляет всего 1.6кг, а размеры - 370 x 280 x 105мм.

Ключевые особенности

√ Надежная стабильность усиления

√ Низкий фазовый шум

√ Высокая надежность РЧ-характеристик

√ Отличное подавление побочных сигналов

√ Компактные размеры

Часто задаваемые вопросы

Как работает повышающий преобразователь (BUC)?

Повышающий преобразователь (BUC) является важным компонентом спутниковой системы связи. Его основная функция заключается в преобразовании входного радиочастотного сигнала (RF) в сигнал более высокой частоты (обычно в диапазонах Ka, Ku или C) для передачи через спутник. Этот процесс включает два основных этапа: смешение и усиление.

Сначала входной сигнал смешивается с сигналом от локального генератора в смесителе, в результате чего образуется новый сигнал с повышенной частотой.

Затем усилитель увеличивает мощность этого высокочастотного сигнала до уровня, достаточного для передачи в космос через спутниковую антенну.

Таким образом, повышающий преобразователь (BUC) усиливает и преобразует сигнал с более низкой частотой (обычно промежуточной частоты) в сигнал более высокого радиочастотного диапазона (RF), подготавливая его для передачи на спутник.
