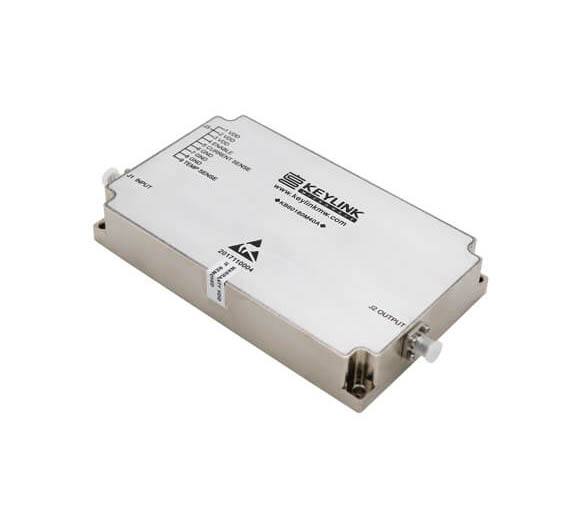

Широкополосные радиочастотные усилители высокой мощности KB0527M47A
Введение продукта
После тщательного тестирования KeyLink, этот 50-ваттный усилитель KB0527M47A может работать при низких температурах -40 ° C и нормально функционировать при температурах ниже 60 ° C. Поддержание температуры хранения между -45 ° C и 85 ° C не является проблемой, так как подробная информация о значке данных может быть найдена в листе данных. Этот вентильный усилитель мощности может достичь коэффициента усиления 47 дБ, что позволяет достичь стабильной выходной мощности в 50 ватт. Относительно показателей затухания и гармоник этот продукт также очень хорош, с показателями затухания -70 дБк и гармоник до -12 дБк. В этом продукте используются трубки из нитрида галлия для обеспечения относительно стабильной кривой усиления, поэтому значение входного/выходного импеданса продукта может быть стабильным при типичном значении 50 Ω, а входные возвратные потери могут быть стабильными при типичном значении -10 дБ. В области широкополосных радиочастотных усилителей мощности эффективность этого продукта очень впечатляет, с более чем 29% высокой эффективностью, которая может максимизировать непрерывную работу системы с очень низкими потерями, делая вашу систему питания более стабильной и высокоэффективной.
Ключевые особенности
√ Широкополосная и высокая мощность
√ Высокая эффективность
√ Высокая линейность
√ Небольшой размер и малый вес
√ Низкий уровень искажений
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
В чем преимущества использования GaN-транзисторов в широкополосных усилителях мощности?
В последние годы GaN-трубки нашли широкое применение в радиочастотных усилителях и являются наиболее часто используемым материалом для трубок, за исключением LDMOS и GaN. Они обладают такими характеристиками, как высокая плотность мощности, высокий КПД, широкая полоса пропускания, высокое напряжение пробоя, быстрая скорость переключения и т.д. Подробно ситуация выглядит следующим образом:
1.Высокая плотность мощности: GaN-транзисторы могут достигать высоких уровней мощности при меньших размерах по сравнению с традиционными технологиями, такими как LDMOS или GaAs. в преобразователе рф-постоянного тока Такая высокая плотность мощности выгодна в приложениях, где пространство и вес являются критическими факторами.
2.Высокая эффективность: GaN-транзисторы демонстрируют более высокий КПД по сравнению с другими полупроводниковыми материалами, такими как кремний или GaAs. Это приводит к снижению энергопотребления и уменьшению тепловыделения, способствуя повышению общей эффективности системы в твердотельных усилителях мощности.
3.Широкая полоса пропускания: GaN-транзисторы имеют более широкую полосу частот по сравнению с другими технологиями, что делает их пригодными для применения в усилителях мощности класса a. Это позволяет разрабатывать усилители мощности, которые могут работать в широком диапазоне частот без ущерба для производительности.
4. Быстрая скорость переключения: GaN-транзисторы имеют высокую скорость переключения, что является преимуществом в приложениях, требующих быстрого включения/выключения или модуляции. Это свойство делает GaN-транзисторы пригодными для использования в высокочастотных интегральных усилителях мощности.
