Как правильно выбрать усилитель мощности ВЧ?

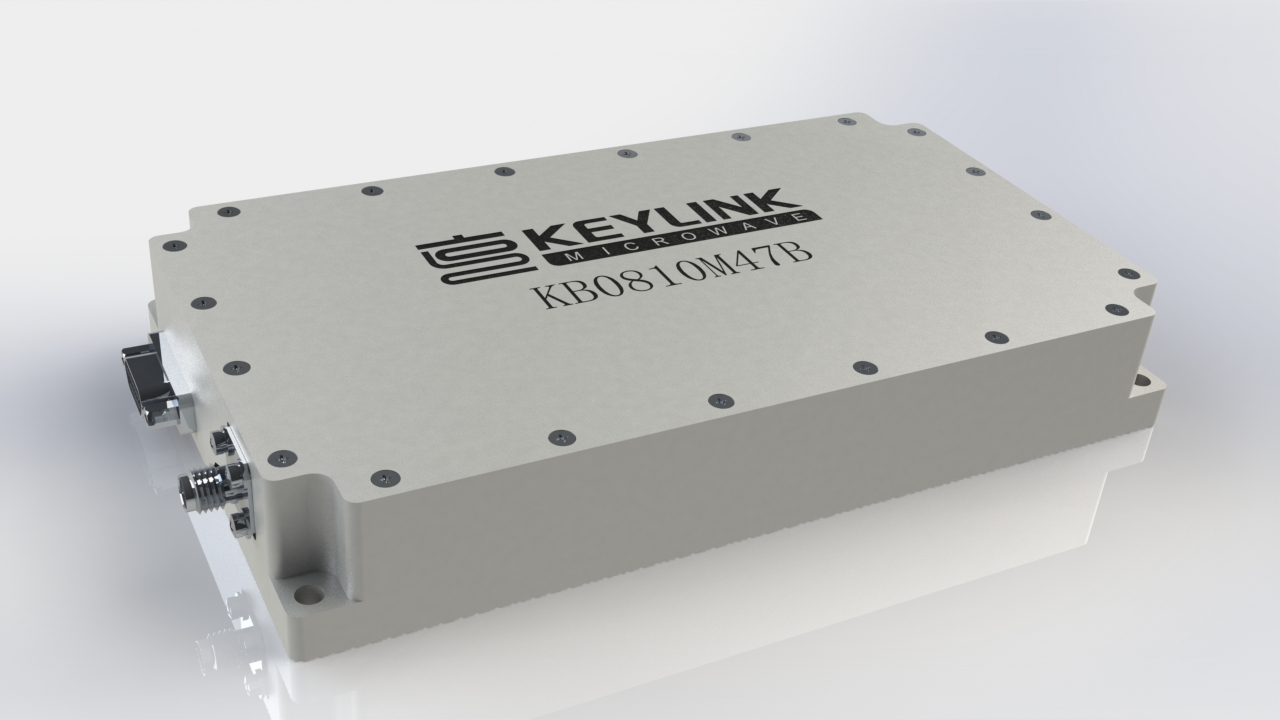

ВЧ-усилители мощности играют ключевую роль в системах радиосвязи. Как и другие усилители, они усиливают слабые микроволновые сигналы для получения высокомощного выходного сигнала. Из-за множества важных характеристик и параметров усилителей выбор подходящей модели представляет собой сложную задачу для инженеров. В этом руководстве мы рассмотрим ключевые показатели ВЧ-усилителей и научимся выбирать оптимальное решение для конкретных задач.

1. Рабочая частота и полоса пропускания:
Рабочая частота: Количество периодических изменений сигнала в секунду, измеряемое в герцах (Гц). Для ВЧ-усилителей это частота входного сигнала, в пределах которой устройство должно эффективно работать.
Полоса пропускания: Диапазон частот, в котором ВЧ-усилитель может эффективно работать (также измеряется в Гц). Этот параметр показывает способность усилителя качественно усиливать сигналы в определенном частотном диапазоне.
Выбранная полоса пропускания должна охватывать все частоты передаваемых сигналов для обеспечения оптимальной работы во всем спектре. Широкая полоса пропускания повышает универсальность усилителя, позволяя работать с сигналами разных частот. Например, для диапазона 1-2 Гц рекомендуется выбирать усилитель с центральной частотой 0.5-2 ГГц и достаточной полосой пропускания.

2. Коэффициент усиления и выходная мощность:
Коэффициент усиления: Способность усилителя увеличивать мощность сигнала, выражается как отношение выходной мощности к входной (в децибелах, дБ). Может быть положительным (усиление) или отрицательным (ослабление). Зависит от частоты - на высоких частотах потери обычно больше.
Выходная мощность: Мощность выходного сигнала (в ваттах, Вт). В системах связи достаточные значения усиления и выходной мощности критичны для дальности передачи.
Важно учитывать, что после точки насыщения увеличение коэффициента усиления не приводит к линейному росту выходной мощности, а может вызвать искажения.

3. Линейность:
Способность усилителя сохранять линейную зависимость между входным и выходным сигналами. Хорошая линейность (выражается в % или дБ) обеспечивает точность усиления при разных уровнях сигнала. Плохая линейность вызывает:
- Гармонические искажения
- Интермодуляционные искажения
- Насыщение при больших сигналах
Пример: показатель -40 дБн (гармоники на 40 дБ ниже основного сигнала) свидетельствует о хорошей линейности.

4. Коэффициент шума:
Показывает, сколько дополнительного шума вносит усилитель. Измеряется в дБ как отношение SNRвых/SNRвх. Низкий коэффициент шума (1-3 дБ) важен для систем с высокими требованиями к качеству сигнала (спутниковая связь и др.).

5. Согласование импедансов:
Оптимальное соответствие входного/выходного сопротивления усилителя (обычно 50 Ом) подключенным системам. Позволяет:
- Максимизировать передачу сигнала
- Минимизировать отражения
- Снизить искажения
Оценивается по КСВН (коэффициент стоячей волны) - чем он ближе к 1, тем лучше согласование.

6. Потребляемая мощность и тепловыделение:
Потребляемая мощность (Вт) влияет на:
- Автономность батарейных систем
- Требования к источникам питания
- Общий КПД системы

Тепловыделение требует:
- Эффективного теплоотвода (радиаторы, вентиляторы)
- Контроля температуры
- Оптимизации конструкции

Оптимизация этих параметров достигается через:
- Современные полупроводниковые технологии
- Динамическое управление мощностью
- Эффективные схемные решения

Заключение:
Выбор ВЧ-усилителя мощности требует комплексного анализа всех указанных параметров с учетом конкретных задач. Правильный подбор обеспечит надежную и эффективную работу всей системы.
