Усилитель мощности класса AB: RF широкополосные усилители высокой мощности KB1020M53A

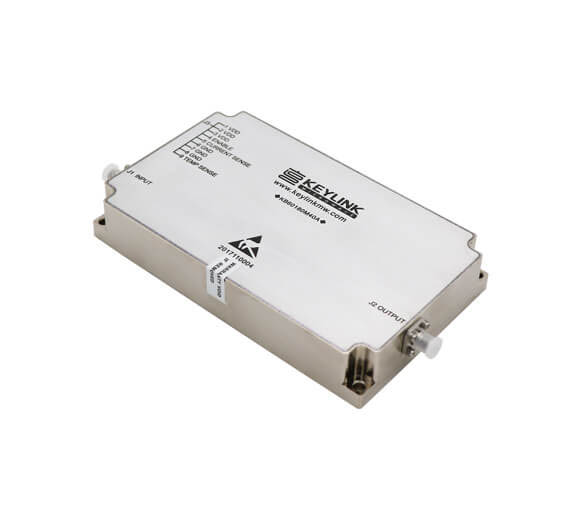

Высокомощный твердотельный усилитель KB1020M53A компании KeyLink Microwave рассчитан на минимальную частоту 1000 МГц и максимальную частоту 2000 МГц. Этот радиочастотный усилитель имеет следующие параметры: коэффициент усиления 53 дБ, плоскостность усиления ±1,5 дБ, плоскостность усиления малого сигнала ±2,5 дБ и возвратные потери -10 дБ. Наши твердотельные усилители характеризуются широким диапазоном покрытия, высоким качеством связи, хорошей стабильностью сигнала и качеством высшего класса в процессе применения. Этот усилитель высокой мощности использует в качестве входного разъема гнездо SMA, выходной разъем N-типа и постоянный ток 20 ампер при мощности 200 ватт. Интерфейс постоянного тока включает 7-контактный мужской разъем D-Sub с функцией определения тока и температуры.

В этом модуле радиочастотного усилителя используются транзисторы из нитрида галлия, что обеспечивает нашим изделиям высокую плотность мощности, высокий КПД, меньшие размеры и вес, широкую полосу пропускания и более низкую стоимость/ватт для замены ТВТ, приводных усилителей, радаров, связи "точка-точка" и даталинк. Этот усилитель класса AB собран в высокой плотности и обладает такими преимуществами, как высокая рабочая частота, высокая надежность, миниатюрный форм-фактор и модульная функциональность. Таким образом, конструкция РЧ-усилителя отличается гибкостью и высокой степенью практичности, что делает его лучшим выбором пользователя. Встроенная схема определения мощности РЧ эффективно решает проблемы перегрузки, несоответствия нагрузки и тепловой перегрузки, которые могут возникнуть в РЧ-усилителе, и восстанавливает его нормальную работу.

Благодаря использованию передовых технологий широкополосной ВЧ-сети согласования и комбинирования, фильтров EMI/RFI, обработанных корпусов и квалифицированных компонентов достигаются отличные характеристики, долговременная надежность и высокая эффективность широкополосных усилителей высокой мощности.
