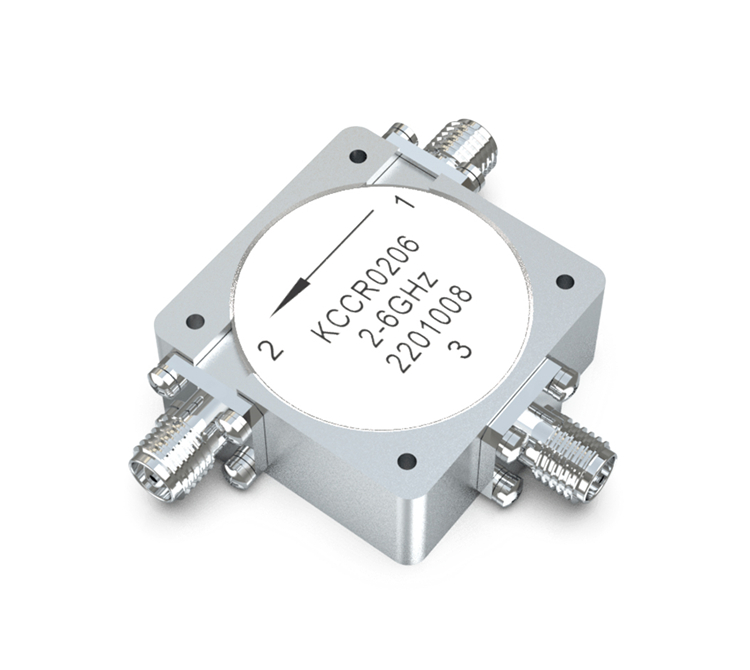

Высокомощный ВЧ-циркулятор SMA KCCR0206

Модель №. : KCCR0206

Широкополосный ВЧ-циркулятор KeyLink KCCR0206 — это однопереходный SMA-циркулятор, рассчитанный на пиковую мощность 50 Вт. Циркулятор высокой мощности имеет минимальную изоляцию 12,5 дБ между 2 ГГц и 6 ГГц. Этот микроволновый циркулятор предназначен для использования в радиолокационных и беспроводных инфраструктурных приложениях.

Старт (МГц) 2000
Стоп (МГц) 6000
Потери на входе (дБ) 0.8
Изоляция (дБ) 12.5
Возвратные потери (дБ) 12.5
Передняя мощность (Вт) 50
Обратная мощность (Вт) 30
Рабочая температура (℃) -20 ~ +30
Размер (мм） 30.5×30.5×12.2

Свяжитесь с нами Лист данных

Подробнее о продукте

Введение продукта

KCCR0206 от KeyLink — это коаксиальный циркулятор SMA с рабочим диапазоном частот 2–6 ГГц для диапазонов S и C. Этот микроволновый циркулятор имеет типичное значение изоляции 12,5 дБ и рассчитан на пиковую мощность 50 Вт. Высокомощный ВЧ-циркулятор использует разъемы SMA для всех портов. Наш циркулятор обеспечивает превосходную производительность, высокую надежность и длительный срок службы.

Ферритовый циркулятор можно хранить в условиях от -40 до 80 градусов по Цельсию. Благодаря компактным размерам и малому весу 80 г этот коаксиальный циркулятор прост в установке.

Основные области применения нашего широкополосного циркулятора включают радары, навигацию, системы усилителей, телеметрию с дистанционным управлением, а также передачу и прием антенн. Мы с радостью проконсультируем вас по вашим потребностям, разработаем и изготовим для вас экономически эффективные ВЧ-циркуляторы и доставим их вовремя.

Ключевые особенности

√ Широкополосный;

√ Высокая мощность;

√ Гнездовые разъемы SMA;

√ Низкие вносимые потери;

√ Малый размер и легкий вес

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Каковы принципы и характеристики ВЧ-циркуляторов?

ВЧ-циркуляторы представляют собой трехпортовые устройства, которые передают энергию из одного порта в соседний порт, который находится по часовой стрелке, используя управляющие свойства статически смещенных ферритов. В качестве дуплексеров ВЧ-циркуляторы используются в приемопередающих системах, которые совместно используют антенны. Изолируя передатчик и приемник, они снижают уровень выходной мощности сигнала, который передатчик посылает приемнику. Циркулятор для однонаправленной передачи микроволновых сигналов может использоваться для компонентов T / R в пределах эффекта межкаскадной развязки, чтобы избежать перекрестной модуляционной интерференции микроволновых сигналов. Благодаря вышеуказанным характеристикам циркуляторы широко используются в радарах, связи и других областях, становясь незаменимыми специализированными устройствами.
