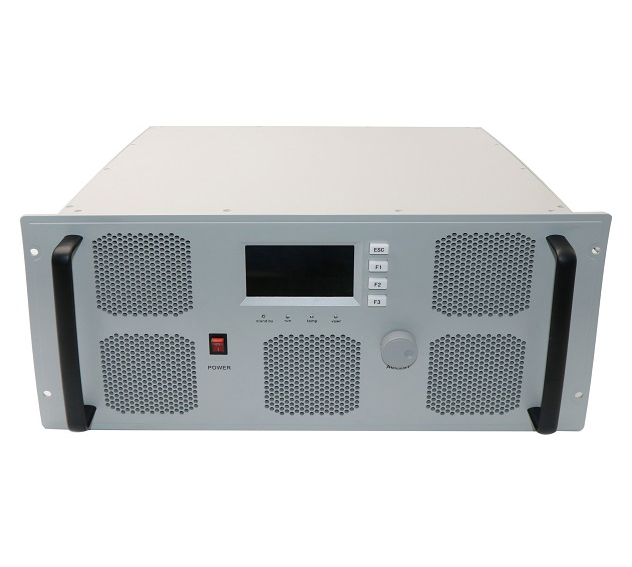

ВЧ усилитель мощности высокой мощности подсистемы KB60180S47A
Введение продукта
ВЧ подсистема усилителя мощности высокой мощности KB60180S47A может отлично работать в диапазоне СВЧ (SHF), работая на частоте 6-18 ГГц, с непрерывной выходной мощностью до PSAT 50 Вт, что означает, что твердотельная усилительная система KB60180S47A может достичь коэффициента усиления 47 дБ. Продукты ВЧ подсистем усилителей мощности высокой мощности KB60180S47A от KeyLink обычно подходят для диапазонов C, X и Ku и могут применяться в таких отраслях, как беспроводная связь, радары, спутниковая связь, испытания и измерения. Шасси микроволновой усилительной системы KB60180S47A от KeyLink имеет интегральную конструкцию, которую можно использовать путем простого включения в розетку. Подсистема ВЧ усилителя мощности высокой мощности KB60180S47A не только способна достичь такой превосходной высокой выходной мощности, но и ее входные потери отражения могут достигать типичного значения -10 дБ, с преимуществом стабильного приема и выходных сигналов. Если вам нужны лучшие значения, пожалуйста, не стесняйтесь обращаться к нам. KeyLink оптимизировала гармоники с точки зрения проектирования, в результате чего ВЧ подсистема усилителя мощности высокой мощности KB60180S47A имеет идеальное значение гармоник -20 дБн, с типичным значением побочных излучений -60 дБн. Разъем Female Type-SMA применяется для ВЧ входа/выхода подсистемы ВЧ усилителя мощности высокой мощности KB60180S47A. Мы разработали ВЧ подсистему усилителя мощности высокой мощности KB60180S47A с общим количеством штырьков 9, причем 4 позиции зарезервированы и могут быть сконфигурированы на основе функциональности или потребностей пользователей. Если у клиента есть особые требования, мы можем внести изменения в оригинальную конструкцию этой ВЧ подсистемы усилителя мощности высокой мощности.
Ключевые особенности
√ Мгновенная сверхширокополосность
√ Подходит для типов модуляции CW, AM и FM
√ Компактная и надежная конструкция
√ Стандартная ручная регулировка усиления на передней панели
√ Безусловная стабильность и надежность
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
1. Что такое микросборочная мастерская для подсистем усилителей мощности высокой мощности?
Микросборочная технология — это передовая технология электронной сборки, которая комплексно применяет ключевые технологические процессы, такие как технология субстраты с высокой плотностью соединений, технология мультичип компонентов, технология сборки система/подсистема, технология 3D сборки и т.д. Для сборки различных микроскопических компонентов (интегральных схем и чип-компонентов), составляющих электронные схемы, с формированием высокоплотных, высокопроизводительных, высоконадежных, микроскопических и модульных продуктов схем с 3D-структурами. Важный технологический подход к достижению целей миниатюризации, уменьшения веса, высокоплотной 3D-структуры соединений, широкой рабочей частотной полосы, высокой рабочей частоты и высокой надежности электронного оборудования.
Микросборочная чистая комната KeyLink класса 100 000 разработана для обеспечения превосходных характеристик каждой нашей подсистемы усилителя мощности высокой мощности. В этой высокотехнологичной производственной мастерской мы применяем передовые технологии очистки воздуха и строгие стандарты чистоты, которые эффективно фильтруют и удаляют мелкие частицы в воздухе, обеспечивая достижение производственной средой микрособранных продуктов наилучшего состояния. KeyLink имеет собственный отдел микросборочных технологий, что в значительной степени обеспечивает согласованность наших высокочастотных подсистем усилителей высокой мощности класса AB.
